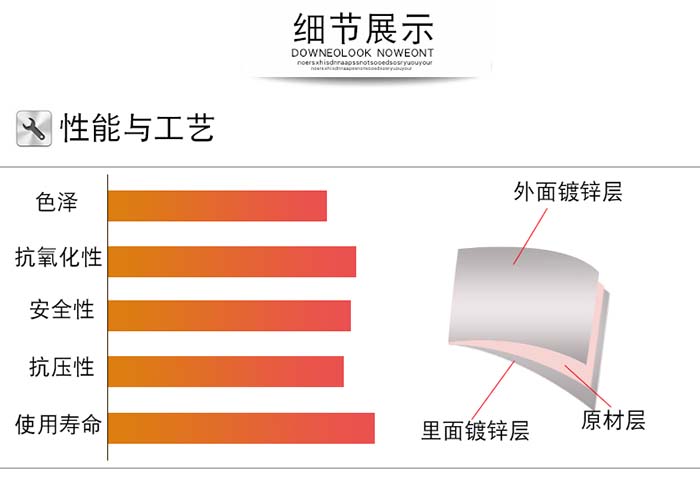

材質：    鍍鋅鋼板
工藝：    機加工
適用范圍：梯式電纜橋架用于直徑較大的電纜鋪設，適合動力電纜的鋪設，重量輕、成本低、安裝方便、散熱和透氣性好的特點。 橋架本身的標準化、通用化、積木化，因而較之傳統的埋管配線方式和地下埋纜方式具有配電靈活、安裝迅速、維修簡便等優點而獲得廣泛的應用。
形狀：    梯級式
品牌：    威圖

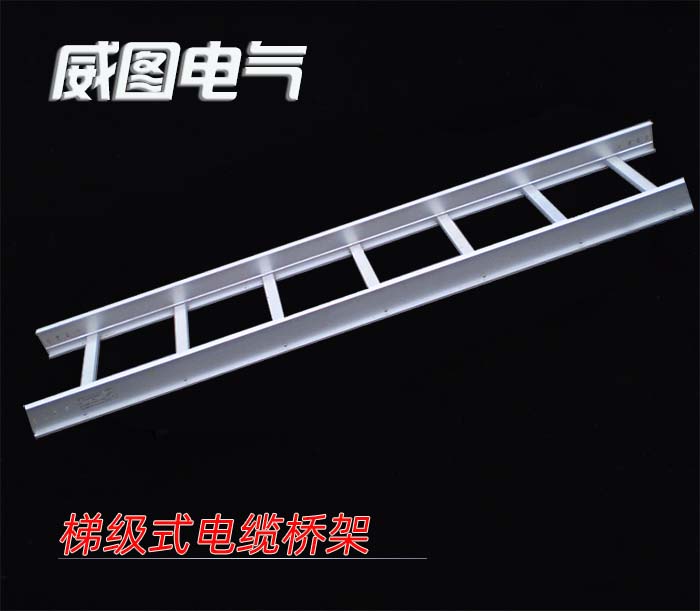

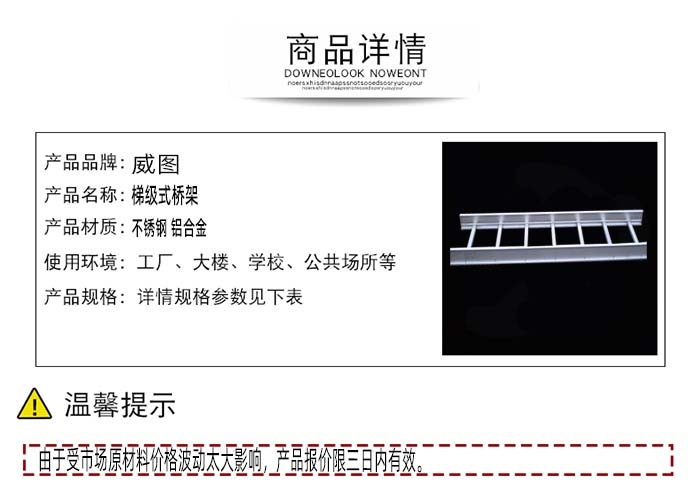

產品名稱型號：    鋼制梯級式電纜橋架
計價方式: 米/元

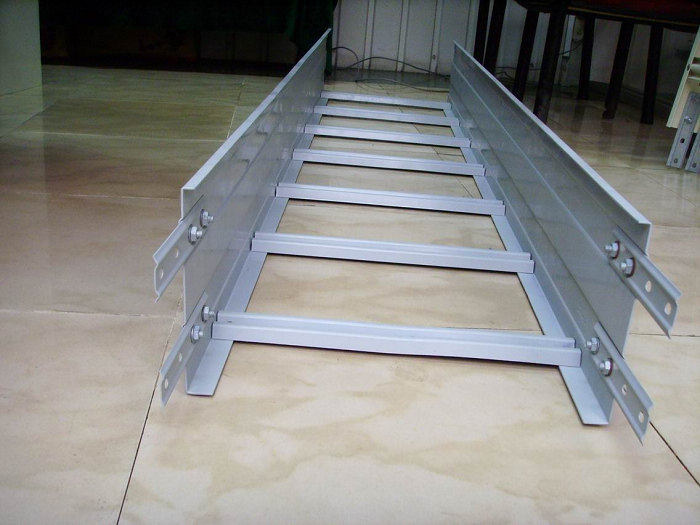

采用一次輥壓成型工藝壓制梯邊，通過螺栓把雙梯邊緊固在一起，增強了梯級式橋架的承受載荷，生產速度快，并且結構更為美觀
梯級式橋架散熱性能比較好一般多用于動力電纜等，槽式橋架屏蔽性能好，一般用于信號，通訊、照明、網絡等
焊接采用CO2氣體保護焊無漏焊、裂紋、夾渣、燒穿、弧坑等缺陷，焊縫表面均勻，熱浸鋅無鋅瘤，鍍層均勻 特點：

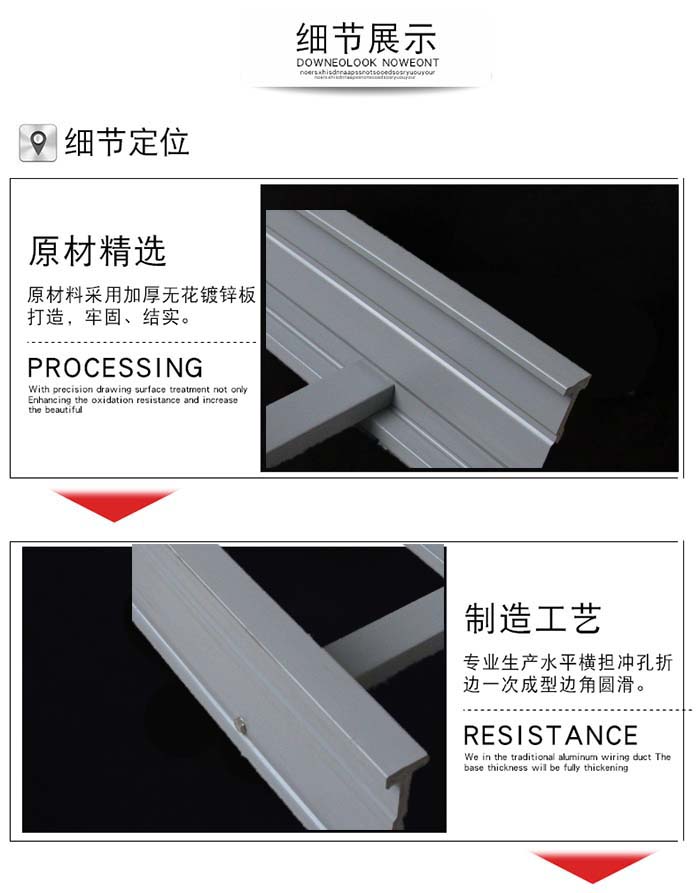

    重量輕，成本少，通風散熱性能好， 適用于敷設直徑較大的電纜，特別是高低壓動力電纜。 180°圓弧卷邊在電纜敷設時不劃傷電纜，并能夠增強橋架的結構強度。


梯級式橋架安裝要點

1）電纜橋架及線槽敷設走向應短捷，并應盡量沿墻、沿柱或沿梁敷設。
2）根據電纜橋架及線槽敷設走向，向土建專業、結構專業提出預留墻洞、樓板洞及吊架安裝時，所需預埋鋼板位置及荷載。并且應與工藝專業、水暖專業及動力專業相協調。
3）地面內暗裝金屬線槽布線，在設計時應與土建專業密切配合，以便根據不同的結構型式和建筑布局，合理確定線路路徑和設備選型。
4）不同電壓、不同用途的電纜不宜敷設在同一層電纜橋架內：
（1）1kV 以上和1kV 及以下的電纜；
（2）同一路徑向一級負荷供電的雙回路電纜；
（3）應急照明和其他照明的電纜；
（4）電力、控制和電信電纜。若不同等級的電纜敷設在同一電纜橋架時，中間應增加隔板隔離。
5）在工程條件下安裝或檢修不需考慮附加集中荷載時，電纜梯架、托盤的工作均布荷載按電纜自重均勻分布計算。
6）電纜橋架不宜與下列管道平行敷設，當無法避免時，電纜橋架的位置應符合下列規定，或采取相應防護措施。
（1）電纜橋架應在具有腐蝕性液體管道上方。
（2）電纜橋架應在熱力管道下方。
（3）易燃易爆氣體比空氣重時，電纜橋架應在管道上方。
（4）易燃易爆氣體比空氣輕時，電纜橋架應在管道下方。
7）電纜橋架與管道之間 小距離見相關標準。
8）綜合布線電纜與附近可能產生高電平電磁干擾的電動機、電力變壓器等電氣設備之間應保持必要的間距。綜合布線電纜與電力電纜的間距應符合GB/T 50311-2000規范11.0.2 條的規定。
9）墻上敷設的綜合布線電纜、光纜及管線與其它管線的間距應符合GB/T 50311-2000 規范11.0.2 條的規定。
10）梯級式橋架水平敷設時，宜按荷載曲線選取 佳跨距進行支撐，跨距一般為1.5～3.0m。垂直敷設時，其固定間距不宜大于2m。
  規范性引用文件
GB/T 93-1987彈簧墊圈
GB/T 97.1-2002平墊圈  A級
GB/T 912-1989  碳素結構鋼和低合金結構鋼熱軋薄鋼板及鋼帶
GB/T 1720-1979 漆膜附著力測定法
GB/T 1743-1979 漆膜光澤度測定法
GB/T 1764-1979 漆膜厚度測定法
GB/T 1804-2000 一般公關未注公差的線性和角度尺寸的公差
GB/T 4956-1985 磁性金屬機體上非磁性復蓋層厚度測量磁性方法
GB/T 5117-1995 碳鋼焊條
GB/T 5780-1989 六角頭螺栓C級
GB/T 6170-1986 六角螺母A級和B級
GB/T 10125-1997 人造氣氛腐蝕試驗鹽霧試驗
GB/T 11253-1989 碳素結構鋼和低合金結構鋼冷軋薄鋼板及鋼帶 如果您需要更多咨詢,可以撥打頁面底部的聯系電話咨詢,也可以用手機掃描屏幕右側的二維碼,了解公司 新價格信息.
